Převrtávaná pilotová stěna pro zajištění montážní šachty (SO 07-17), prodloužení trasy A pražského metra (V. A)

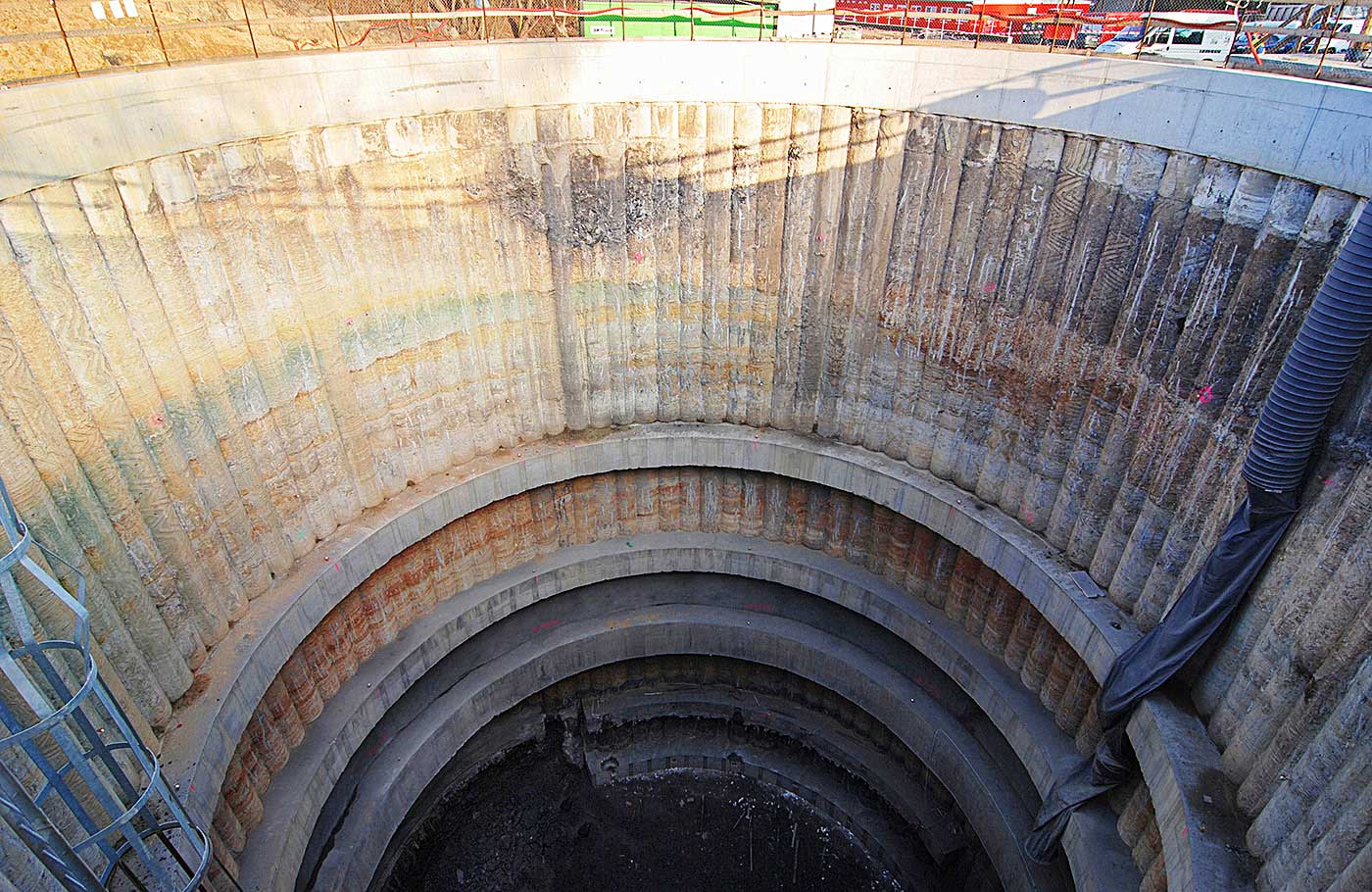

Pro montáž a následné nasazení razicích štítů TBM při výstavbě trasy V. A. pražského metra byla poblíž křižovatky Vypich na (staveniště BRE 1) zhotovena velká montážní šachta kruhového průřezu. Pažení šachty je tvořeno stěnou z 88 ks převrtávaných pilot délky 35 m. Šachta má průměr 24,8 m (na osu pilot) a dosahuje hloubky cca 34 m od upraveného terénu. S postupem těžby byly ve třech výškových úrovních šachty zhotoveny nekotvené železobetonové celokruhové převázky T2, T3 aT4. Ve spodní části šachty, v místě prostupu šachty tunelem, byly provedeny dvě železobetonové převázky, kotvené šesti osmipramencovými kotvami. Funkce šachty je dočasná s předpokládaným využitím po dobu 4 let.

Výměry:

Piloty dl. 35 m, počet 88 ks: 3080 m
Žlb. převázkové trámy a hlavový trám: 708 m3
Stříkaný beton: 430 m2
Kotvy pramencové
a sklolaminátové: 604 m
Úprava líce pilot: 2283 m2

Zákazník:

Hochtief CZ, a. s., Plzeňská 16/3217, 1500 Praha 5

Investor:

Dopravní podnik hl. m. Prahy, a. s., Sokolovská 217/42, Praha 9-Vysočany

Cena:

29,6 mil. Kč bez DPH

Rok:

3/2010 – 11/2010

Nosné technologie:

Piloty
